AXD-QY系列潤滑油管路清洗過濾加油機設備

基本原理：清洗油由進油口閥門經輸油油泵及切換閥4到達儲油罐，儲油罐內的清洗油達到上限浮球，輸油泵自動停止 。啟動沖洗油泵（啟動加熱器，油溫達到設定值，加熱器自動關閉，低于設定值自動啟動，沖洗過程溫度恒溫狀態），沖洗工件。清洗油回油至減壓緩沖罐，進入精密過濾器，過濾雜質，干凈清洗油在進入儲油罐，循環一次，多次循環后，關閉清洗油泵。通過打開切換閥1  2  3  可分別抽干凈減壓緩沖罐，精密過濾器，儲油罐內清洗油。方便檢修，或更換濾芯。

油品過濾效果圖參考：

技術參數：

名稱：             清洗過濾機

型號：                 AXD-QY-1500

工作介質：              清洗油

流量：                 1500L/min

清洗工作壓力：         0.5MPa

過濾工作壓力：         0.5MPa

儲油箱容積：             凈油箱400L、

過濾精度：              2um

工作噪聲：              80分貝

加熱功率：              30KW

沖洗油泵電機功率：         30KW           輸油泵功率：1.5KW

整機功率：              61.5KW

電源：                 三相   380V  50HZ（也可據用戶需求定）

設備重量：              1200KG

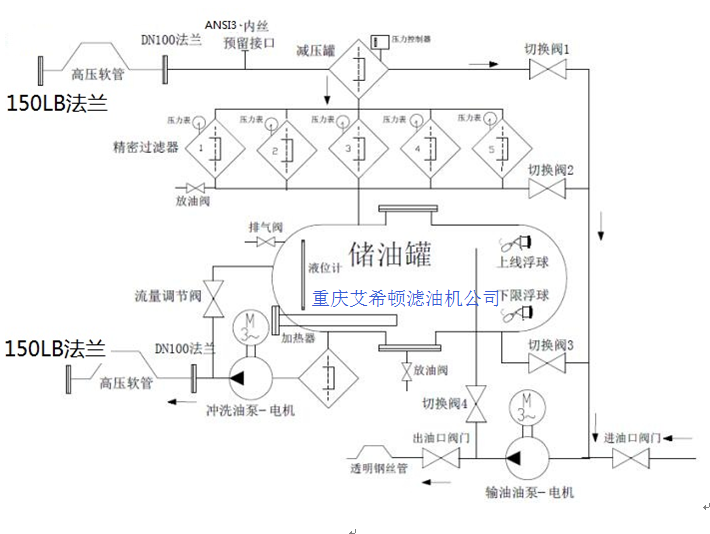

設備工作流程圖：

結構圖：
